LM-101LB Branddetektering av trådlös online larminstruktion
1, kort introduktion
LM-101LBFire Detecting Wireless Online Alarm är ett slags röklarm med fotoelektrisk rökdetektering och trådlös online larmfunktion, när en av larmen detekterar röksignal, kan den skicka ut trådlös larmsignal, utlöser andra larmlarm (se Effektivt överföringsavstånd) , påminna dig om att det finns farliga fall (bränder) som händer i tid ..
2, karakteristiska
◆ fotoelektrisk rökdetektering;
◆ hög känslighet
◆ Låg strömförbrukning;
◆ Antal online set gratis
3, tekniska parametrar
(1) Executive Standard: BS EN 14604-2005
(2) Arbetsspänning: DC9V (för rökdetektor)
DC4.5V (för Wireless Online: 1.5VX3PCS)
(3) Arbetsström :: DC9V quiescent Current <12UA
DC9V Larmström≤ 20mA
DC4.5V quiescent Current <230ua
DC4.5V arbetsström <4mA
(4) Larm Decibel: ≥85dB / 3m
(5) Larmindikator: Röd LED
(6) Online / Lär indikator: Röd / Grön LED
(7) Frekvens: 433.92MHz
(8) Transmissionsavstånd: Rymligt rakt linje avstånd <60m
(9) Arbetstemperatur: -10 ℃ ~ + 40 ℃
(10) Omgivningsluftfuktighet: ≤95% RH (ingen kondens)
(11) Lågt batteritest: DC9V (för rökdetektor) <7.35V
Ett kort larmljud på ungefär var 4: e sekund
DC4.5V (för trådlös online) <3,3V
Ett kort larmljud i ungefär var 60: e sekund

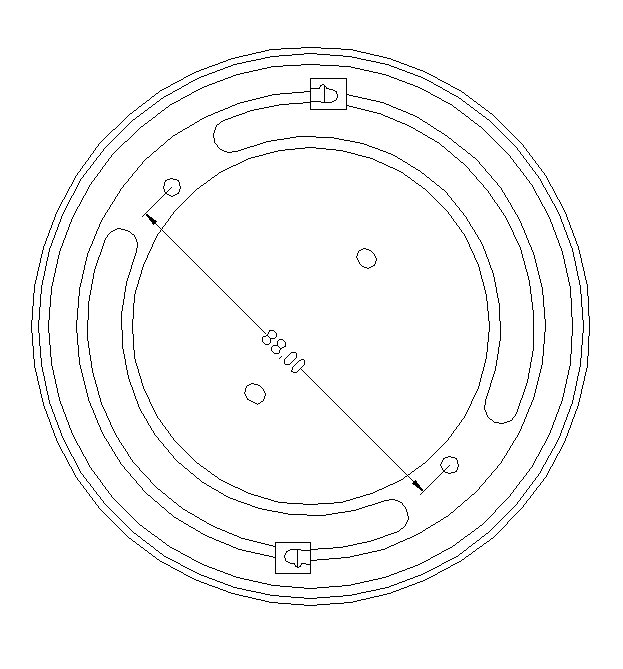

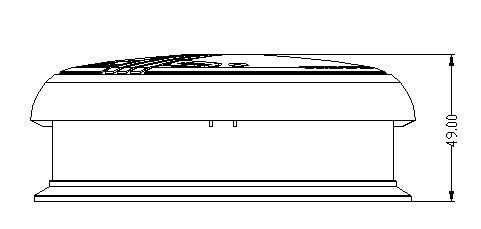

4, utseende och dimension (Figur 1)
Figur 1
5, använd

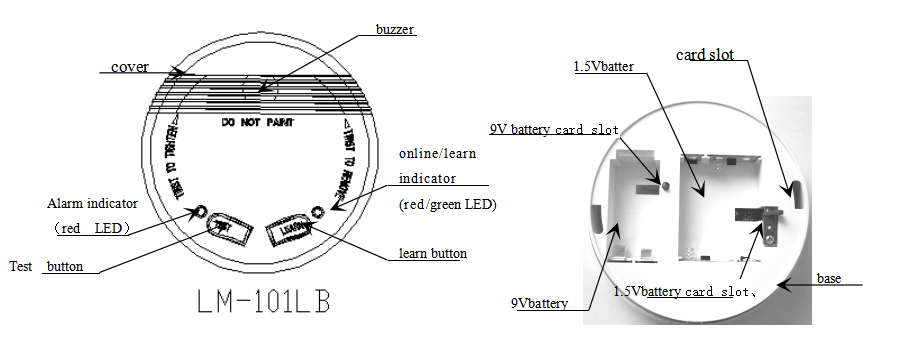

(1) Funktionsschema över täckningsplattan (Figur 2)
figur 2

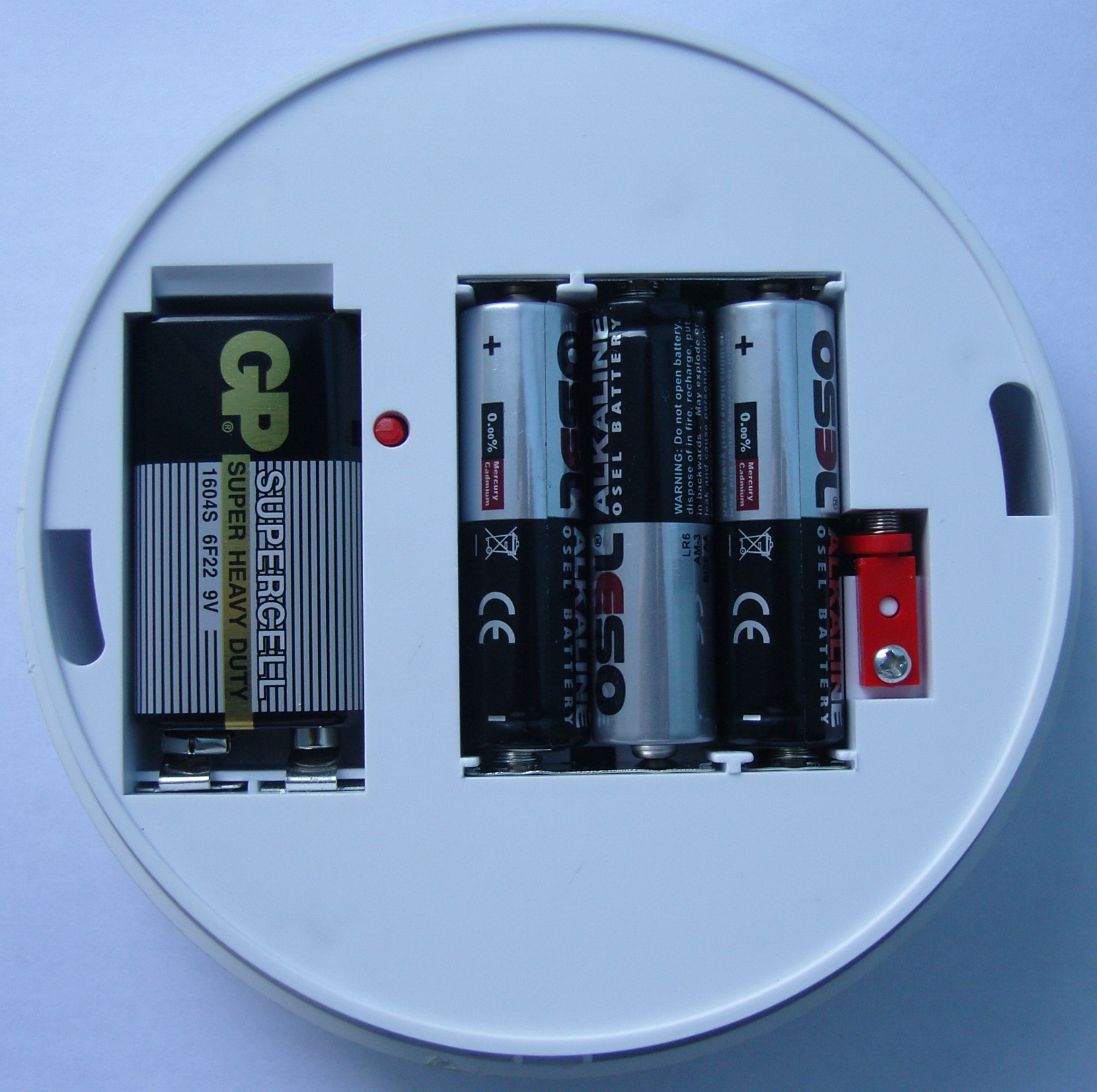

(2) Batterifäste (Figur3)
A, ta ut produkten från förpackningsboxen, rotera monteringsplattan moturs, ta ut 9 V och 1,5 V-batteriet, ta bort skyddsfilmen på batteriet.
b, sätt 9 V-batteri i batterifacket och var uppmärksam på batteripolaritetssymbolen i facket;
c, var god vred bayonet lås rocker till inwall innan du lägger 1,5V batteri i fack och uppmärksamma batteripolaritetssymbolen i facket;
D, AIM höjde två krokar på monteringsplattan till två kortplats på basen. Rotat monteringsplatta medurs till krokar Ange in i kortplatsen helt.
figur3
(3) Test / Online / Ta bort minne
Produkterna angav det normala arbetstillståndet efter strömbrytare och larmindikator (röd LED) blinkar ungefär var 4: e.
testa…
Tryck på testknappen, larm Skicka ut Rensa höglarmsignalton, larmindikator (röd LED) blinkar snabbt, online / Lär indikator (röd / grön LED) blinkar och skickar ut trådlös larmsignal (Online-produkter i effektivt avstånd) på samtidigt. Det visar att larmet är i normalt arbetstillstånd. Vi kan också anta artificiell blåser rökstöd ..
Set / Online ...
Värdinställningar ... Ta någon av produkten (Online behöver två eller flera produkter), tryck på LOTERA-knappen en gång ,, indikatorlampan (röd / grön LED) ändrad en gång, Ange värd till grön indikatorstillstånd;
Slave inställning ... Ange andra produkter till Red Light State.
Uppkopplad…
1, när inställningen är korrekt, tryck på testknappen på värd och håll den tills larmindikatorn (röd LED) och online / Lär indikator (röd / grön LED) blinkar kontinuerligt, larm Skicka ut trådlös larmsignal till runt vid samma tid ;
2, efter att slaven får online-signalen från värd, lär indikatorn att blinka kontinuerligt. Larmen börjar
till larm samtidigt och larmlampan (röd LED) är ute.
3, efter online inställning, ta ut ett av larm för att trycka på sin testknapp, de vila produkterna skickar ut larm och blinkar kontinuerligt.
Ta bort minne ... Ta en produkt behöver inte online. Tryck på det är Learn-knappen för att ställa in grönt tillstånd. Tryck på TEST-knappen till normalt larmläge, sedan Larmindikator (röd LED) och online / Lär indikator (röd / grön LED) blinkar kontinuerligt, det är: att produkterna hade raderat aktuellt online-minne.

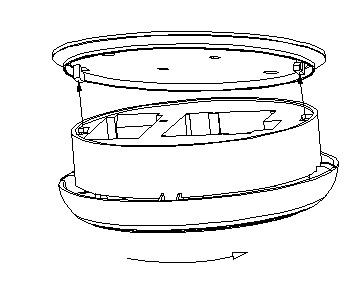

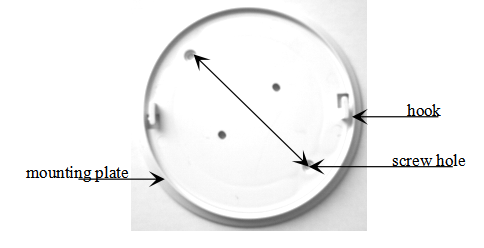

6, Installation Sketch Map (Figur4)
(1) Välj ett lämpligt installationsposition och effektivt kommunikationsavstånd;
(2) Enligt installationshålen borrar du ett hål i den nödvändiga taket och fyller plastspiksätet i hålet;
(3) Använd skruven för att fixa installationspanelen på plastspiksätet;
(4) Bädda in den två detektorbasen i detektorluckan. Vrid rökdetektorn medsols för att fästa den till installationspanelen tätt.
(5) Efter installationen, utför det faktiska kommunikationstestet för att förhindra kommunikationsfelet.
Figur 4
7, underhåll
(1) Det är bättre att testa röklarmet varje vecka.
(2) Rengör larmet var tredje månad. Vid rengöring, ta ut batteriet. Efter avslutad rengöring, tryck på testknappen för att kontrollera online-villkoret.
(3) Om du hittar produkterna är inte i normalt arbetstillstånd, kontrollera batteriet först. Om problemet inte kan tas bort, var god inte demontera dig själv. Du ska söka tjänstens tjänst.
8, felanalys och eliminering
felfenomen | Analys av orsaker | elimineringsmetod | anmärkning |
Inget svar på testnyckeln | 9 V-batterier är inte korrekt installerade | Var uppmärksam på polariteten och installera korrekt 9 V-batterier. | |
Inget svar på Learn-tangenten | 4,5V batterier är inte korrekt installerade | Var uppmärksam på polariteten och installera korrekt 4.5 V-batterier. | |
Gör övergående larmet låter ungefär var 4: e sekund. | 9 V batterier'voltage är låg | Ändra 9 V batteri | |
Gör övergående larm ungefär var 60: e sekund. | 4.5V batterier'Voltage är låg | Ändra 4,5V batteri |
9, poäng för uppmärksamhet
(1) Installera inte produkten i följande miljö, som hyper termisk, fuktig, dammig, kök, badrum och så vidare;
(2) Vid installation, var uppmärksam på att det inte är föremål som kommer att skydda sig från Flash och Block Making Ljud framför larmet.
(3) Installera flera online-produkter för att förhindra att de överstiger ett effektivt kommunikationsavstånd eller objekt som kommer att blockera kommunikationen.
10, poäng för övergivna produkter
(1) Förpackningarna består av förnybara frågor och använd dem så cirkulärt som möjligt.
(2) Batterierna och avfallsapparater som har använts kan inte överges med normalt hushållsavfall.
11, rekommenderade byte av batterier
Par Deer 9V 6F22
GP 9V 1604S
Mustang 9V 6F22
Par hjort 9V 6LR61
GP 9V 1604A
Par hjort 3 x 1,5V LR6 / AA
Gp 3 x 1,5V gp15au
Mustang 3 x 1,5V LR6 / AA
