LM-102 Series röklarmanvisningar

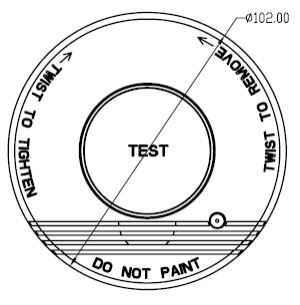

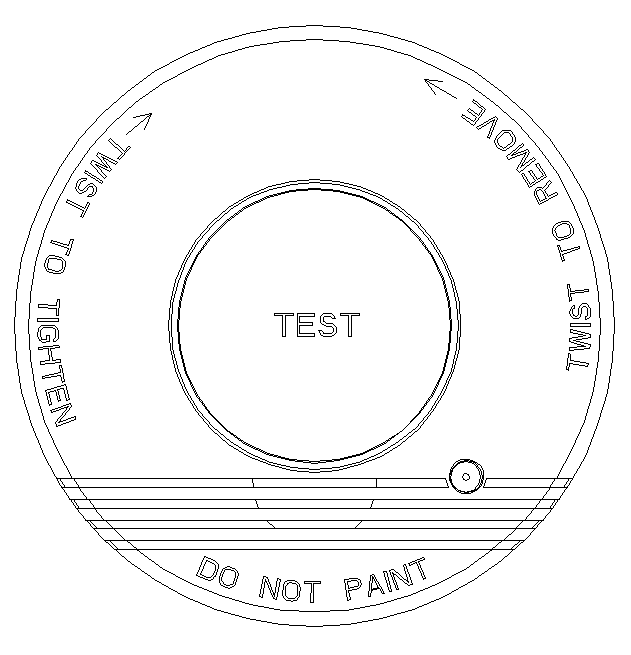

Jag, utseende och dimension
LM-102A
II, Tekniska Parametrar
1, arbetsspänning: DC9V
2, ström: quiescent ström <12ua
Larmström ≤ 20mA
3, Larmlokhet: ≥85db / 3m
4, normalt tillstånd: LED (röd) blinkar varje 43-tal
5, Larmläge: Ljud / Ljus (ständigt)
6, lågt batteritest: <7.35V Gör ett larm ljud var 43: e sekund
7, arbetstemperatur: -10 ℃ ~ + 40 ℃
8, omgivande fuktighet: ≤95% RH (ingen kondens)
III, test
Ta produkten ut ur lådan, vrid monteringsplattan moturs och lossa den.
Ta 9V-batteriet, ta bort skyddsfilmen, tryck på batteriet i batteriterminalen och sätt tillbaka det i batteribehållaren.
Insett krokarna på monteringsplattan i installationsspåret, vrid skalet medsols för att fästa.
Tryck på testknappen, den röda lysdioden blinkar och ett larmljud görs samtidigt. Det betyder att detektorn fungerar ordentligt.
IV, installation
1, måste röklarmet installeras på mitten av taket. Montera enheten minst 1 meter från väggen eller strålen. Det borde inte finnas några hinder som blockerar ljus eller ljud som produceras av larmet. Om rummet har ett stigat tak, bör lutningen vara mindre än 45 grader. En enhet täcker ca 60 kvadratmeter. Vi föreslår att rökdetektor är monterad i varje rum.
2, se till att indikatorlampan är i den riktning som gör det bekvämt för dig att observera. Borra sedan hål i det valda läget i taket. Skjut in plastansökningsankret till sitt fulla djup i varje hål.
3 Sätt i skruvarna genom monteringsplattan och skruva dem in i ankaren tätt så att monteringsplattan är fixerad.

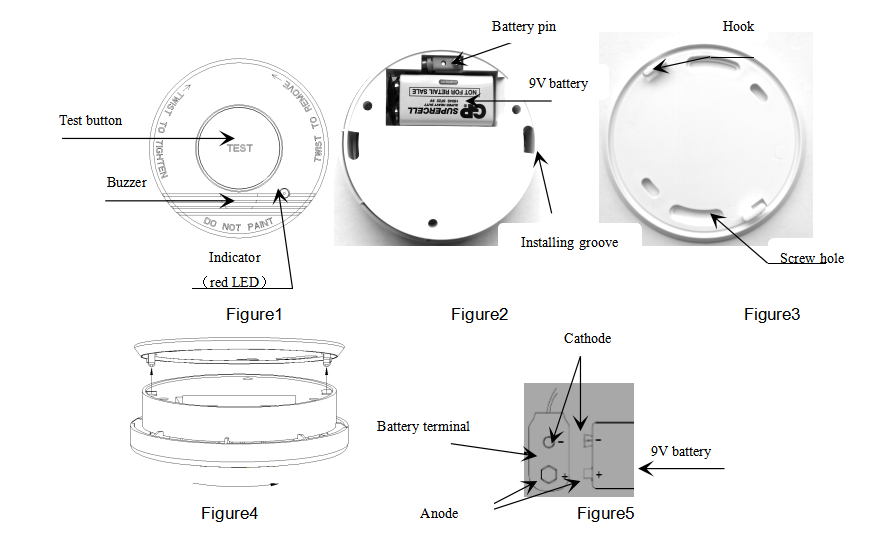

4, anslut batteriet till batteriet i enlighet med figur5. Vrid batteriet till batteribehållarens vägg och tryck sedan på hela batteriet i behållaren.
5, sätt in de två krokarna på monteringsplattan i installationspåret. Vrid skalet medsols för att fästa.
6, tryck på testknappen för inspektion. Se till att du kan höra larmljudet, vilket rum du är i.
V, underhåll och användning
1, det rekommenderas att produkten ska testas varje vecka.
2, tryck på testknappen för inspektion. När i normalt skick blinkar den röda lysdioden var 4: e sekund.
3, när batteriet är låg, kommer produkten att göra ett \"di \" ljud varje 43 sekunder, vilket innebär att du behöver byta batteri. När du vill byta ut batteriet stänger du detektorn moturs och lossnar den från monteringsplattan. Ta det gamla batteriet ur behållaren och lossa det från batteriterminalen. Anslut det nya batteriet till batteriets terminaler enligt FIGUR5, vrid batteriets stift till batteribehållarens vägg och sätt tillbaka batteriet i behållaren (Figur2). Insett krokarna på monteringsplattan i installationspåret, vrid medurs för att fästa.
Obs! När du har bytt ut batteriet eller installerar om detektorn, ska du trycka på testknappen för att se till att detektorn fungerar ordentligt.
4, Batterimodell:ParDeer 6F22 9V;
5, om produkten inte kan fungera korrekt, försök att analysera felet och eliminera det enligt instruktionerna. Om du misslyckas med att eliminera felet, var god inte demontera produkten själv. Sök professionell service istället.
VI, felanalys och eliminering
felfenomen | Orsaksanalys | Elimineringsmetod | Anmärkning |
Tryck på testknappen och det finns inget svar | Batteriet är felaktigt installerat. | Installera batteriet korrekt och uppmärksamma batteripolariteten. | |
Ett larmljud görs var 43: e sekund. | Låg batterinivå | Byt ut batteriet. | PairDeer 6F22 9V |
VII, anteckningar
1 är produkten inte lämplig att installeras i kök, badrum eller andra ställen där det är högtemperatur och fuktigt.
2 Det borde inte finnas några hinder som blockerar ljuset eller ljudet framför produkten.
3, om batteriet är installerat i omvänd polaritet, kan produkten inte fungera korrekt och det kan vara skadat.
VIII, anteckningar för kassering
Används batteri och avfall elektrisk apparat kan inte kasseras med allmän hushållsavfall.
revisionshistorik | ||||
Revisionsnummer | Datum | Ändringar | Författare | Godkänd av |
1..1 | 2014-01-02 | Första problemet | Lu bo | Långa xinglin |
1.2 | 2015-08-06 | Installation och batteribyte | Lu bo | Långa xinglin |
1.3 | 2015-11-09 | Översättning av installationen | Lu bo | Långa xinglin |
