KD-122LA Trådlöst sammankopplat branddetekteringslarm
Användarmanual
1. KORT INLEDNING
KD-122LA Trådlöst sammankopplat branddetekteringslarm är ett fotoelektriskt röklarm med låg strömförbrukning. Intern exakt analog krets, digital krets och trådlös överföringskrets gör detekteringsarbetet mer stabilt och pålitligt. Den har trådlös sammankopplingsfunktion, vilket innebär att när en enhet gör larm, kommer andra sammankopplade enheter inom Interlink-området att larm samtidigt. Denna produkt har liten volym och det inbyggda batteriet med stor kapacitet kan tillhandahålla livslängd på 10 år.
2. Produktegenskaper
Fotoelektrisk rökdetektering
Tillförlitlig prestanda och mindre olägenheter
Precis analog krets och digital krets
Låg energiförbrukning
Liten storlek
Interlink intervall> 100m (öppet fält)
Livslängd på 10 år
3. Teknisk specifikation
Tekniska parametrar | Rökdetektering | |||
Spänning | DC3V (inbyggd CP605050) | |||
Lågspänningsinspektion | 2,2V | |||
Nuvarande | Larmström | Quiescent ström | ||
≤120mA | ≤2ua | |||
Statusdisplay | Normal rökdetektering | LED (röd) blinkar en gång om var 344 sekunder, inget larmljud | ||
Rökdetektering eller nyckeltest | LED (röd) blinkar och kontinuerligt larm ges | |||
Låg känslighetsdetektering (tyst läge) | LED (röd) blinkar var 10: e sekund, inget larmljud, avbryt automatiskt låg känslighetsdetektering ca 9 minuter senare | |||
Alarmminne | LED (grön) blinkar 3 gånger ungefär var 4: e sekund och stannar 24 timmar senare. Första gången du trycker på Test / Mute-knappen efter att larmet är gjort, kommer detektorn att tippa med speciellt larmläge. | |||
Slutet av liv | Efter uppstart och arbete i 10 år kommer det att göras slutlig varning. Buzzer piper 3 gånger var 4: e sekund. | |||
Lågspänningsinspektion | LED (röd) blinkar ungefär var 34: e sekund, piper ungefär var 4: e sekund. | |||
Larmloud | ≥85db / 3m | |||
Trådlös sammankoppling | Radiofrekvens | 868mHz | ||
Interlink Range | ≥100m (Öppna fält) | |||
Interconnection / Lär indikation | Röd LED är stadigt på betyder att produkten behöver lära sig. Röd LED-blinkande betyder signalöverföring. Grön LED är stadigt på betyder att produkten är redo att skicka identifieringskod. Grön LED-blinkande betyder att enheten har fått trådlös signal. | |||
överföringshastighet | ||||
Arbetstemperatur | -10 ℃ ~ + 40 ℃ | |||
Omgivande luftfuktighet | ≤95% RH (ingen kondens) | |||

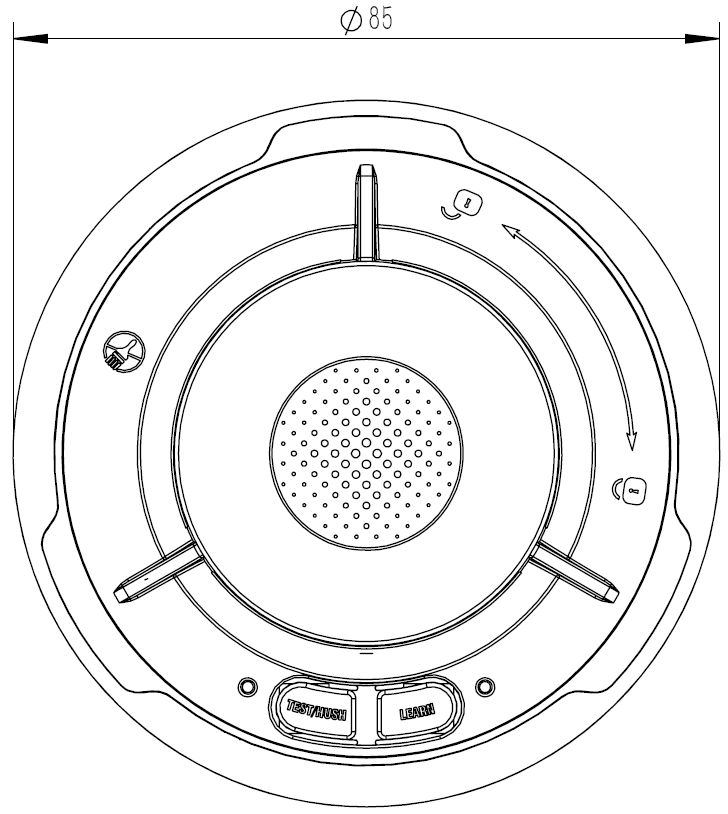

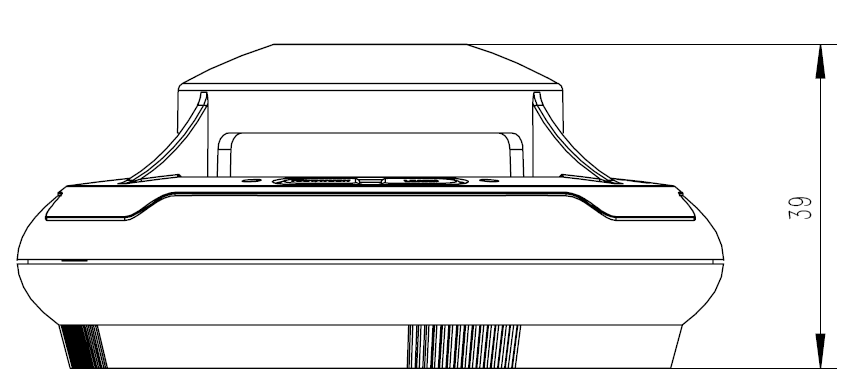

4. Utseende och dimensioner (figur. 1)
5. Installation

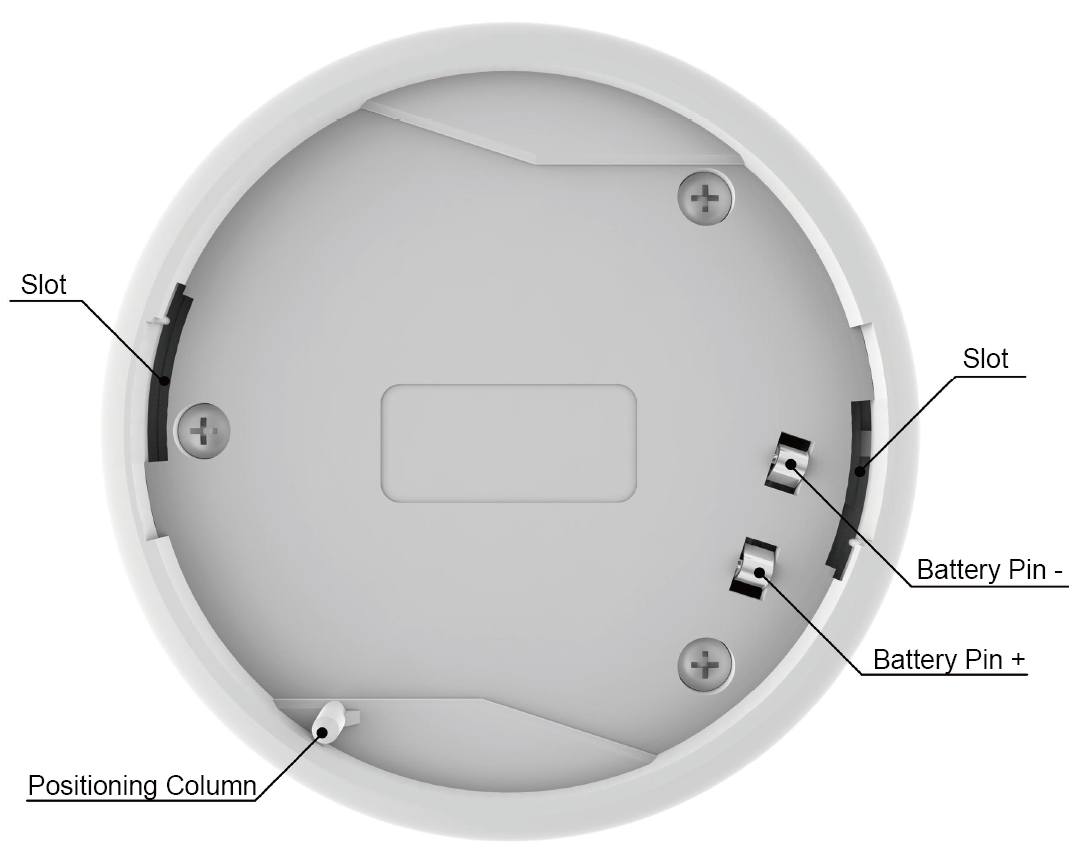

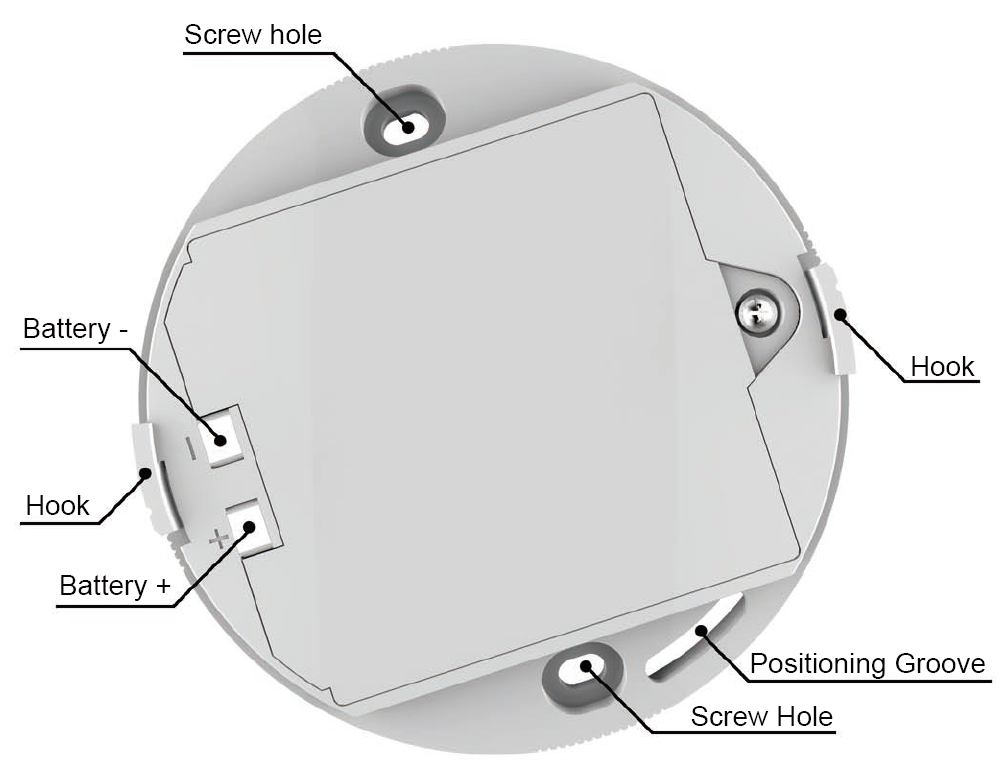

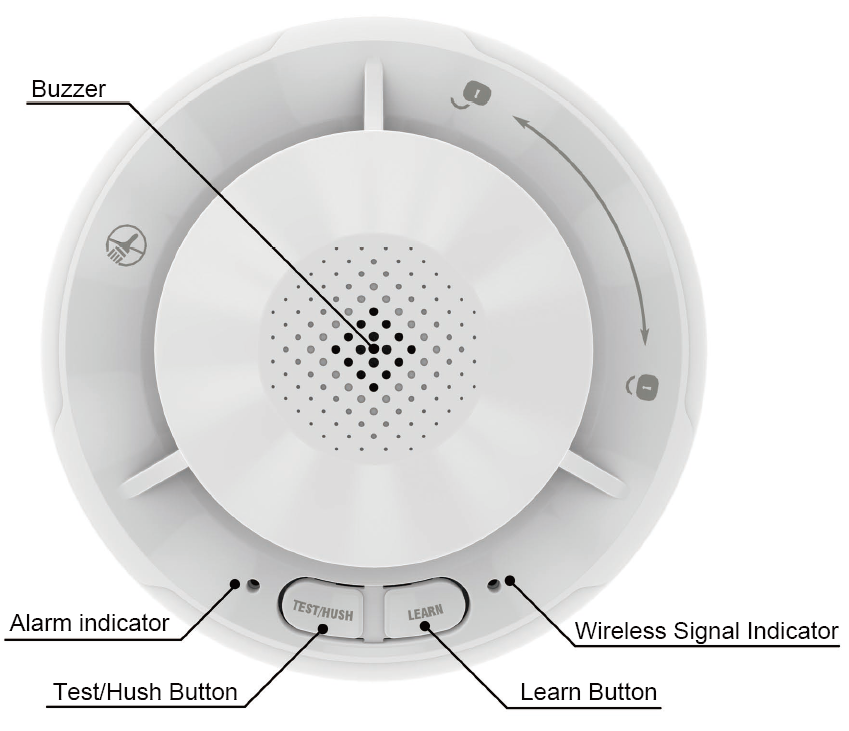

5.1 Funktionsschema (Figur 2)
figur 2
5.2 Installationsanvisningar

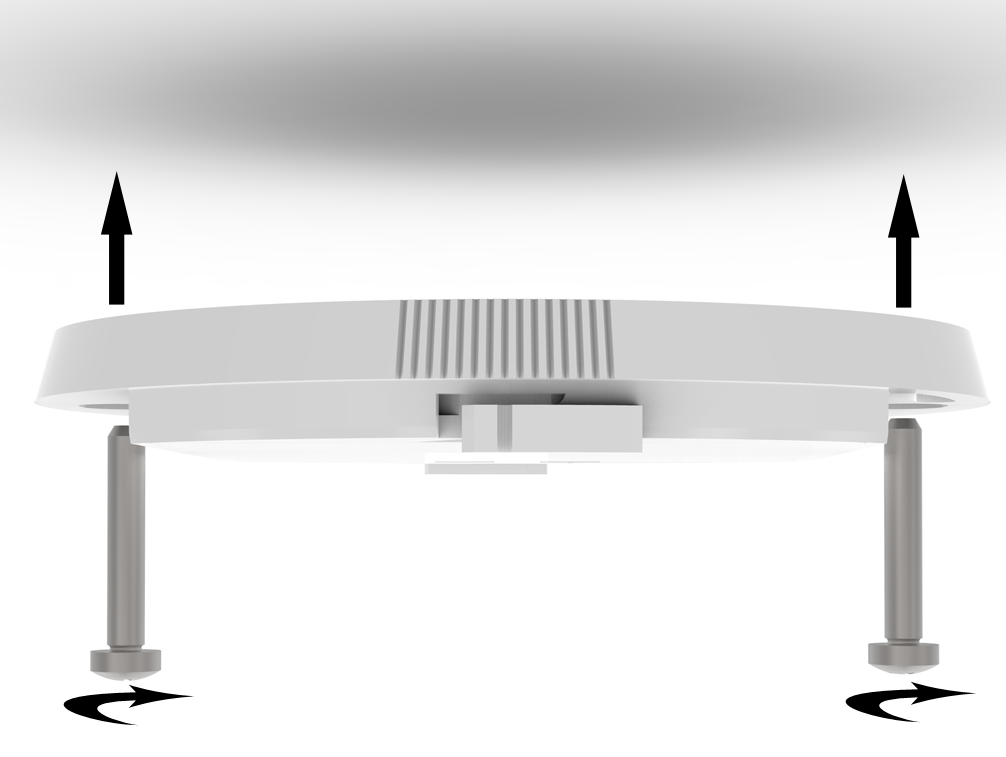

5.21 Håll monteringsplattan mot det valda installationsläget i taket och markera hålets mitt med en penna. Borra ett hål genom pennmärkena och använd de bifogade skruvarna och ankarna för att säkra monteringsplattan. (Se figur 4)
5.22 Sätt i monteringsplattans krok till larmets slits, positioneringskolonnen ska också anpassa sig till positioneringsspåret. Vrid larmet medsols tills det snäpper på plats.
Figur 4
Obs! Om du inte kan rotera larmet efter insekt av kroken i slitsen, kontrollera om positionskolumnen är igång med positioneringsspåret.
5.3 Rekommenderade platser för röklarm och platser för att undvika
5.3.1 Rekommenderade platser för röklarm
Installera minst ett röklarm i varje sovrum
Om du installerar röklarmet i en passage vars bredd är mindre än 3M, installera den i mitten och installera en enhet varje 12m.
Minst 1,5 m från fluorescerande lampa eller neonlampa. (Vid elektronisk störning).
Minst 3 m från badrummet.
Minst 6 m från köket eller spisen.
Minst 30 cm från lamporna.
Leta reda på röklarmet mitt i rummet. Om du inte kan, installera den minst 1 m från väggen.

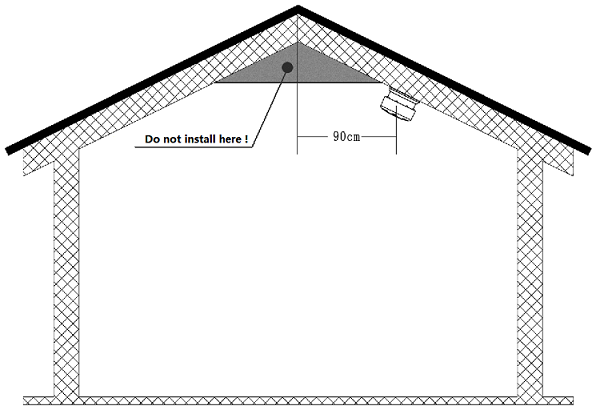

Om du installerar röklarmet på sluttande eller toppat tak ska installationsläget vara minst 90 cm från den högsta punkten.
5.3.2 Platser för att undvika
I garaget. Förbränningsprodukter är närvarande när du börjar din bil.
Nära friska luftventiler, fläktar, luftkonditionering eller andra dragiga områden.
I dammiga områden. Dammpartiklar kan orsaka olägenhetslarm eller misslyckande med larm. Insektskärmen kan bara hindra en del av insekterna eller dammet.
Områden där har metallsköld som blockerar RF-signalen.
I ett område där temperaturen kan falla under 0 ℃ eller stiga över 40 ℃.
I fuktiga områden. Badrum. Kök.
6. Funktion
6.1 Lär dig att koppla samman
Säkra alla larm som måste kopplas samman med monteringsplattan och vrid medsols.
Ta en som mästare, tryck på knappen Lär dig till grön (signalindikatorn
Växla från röd / grön / ingen färg).
Ta den andra som slav, tryck på knappen Lär dig till Red, tryck sedan på
Testknappen för Master One 1-2 sekunder, LED-lampan startar
Blinkar och sedan stoppa, under tiden den slavna kommer att få signalen då den röda lysdioden börjar blinka och alarmerande och senare sluta, vilket innebär att dessa två stycken har anslutits tillfälligt.
Obs! Om du har några fler bitar att vara ansluten till samma system, upprepa den senaste operationen och anslut dem med Master One,
Tryck på Lärknappen på mastern till ingen färg när alla enheter är anslutna.
6.2 Testoperation:
Tryck på testknappen för Master och släpp inte (cirka 10 sekunder) tills slavarna får signalen och larmet, har testoperationen
har slutförts. När du trycker på TEST-knappen för slaven, kommer mästaren
Ta emot signalen och larmet. Därefter är inlärning av sammankoppling.
6.3 Radera minne:
Tryck på LEARN-knappen till grönt tillstånd Under några sekunder börjar lysdioden blinka betyder att minnet raderas.
Note1: Alla röklarm i denna modell har trådlös sammankopplingsfunktion. Det kräver minst två röklarm. Inom Effective Interlink Range kan du koppla samman så många enheter som du vill. Vi föreslår att du lär dig sammankopplingsoperationen innan du installerar produkten till taket, för att göra din operation effektivare.
Note2: Interlink-sortimentet för denna produkt är ≥100m (öppet fält). Men eftersom olika konstruktioner kommer att ha en annan effekt på överföringsavståndet, om det finns produkt som inte kan kopplas till, anpassa produktens installationsläge.
6.4 Driftsläge
Testning
Tryck på testknappen och produkten kommer in i alarmläge. Det kommer att göra pip som är högre än 86dB. Larmindikatorn (röd) blinkar.
Vänteläge
I vänteläge upptäcker röklarmet var 10: e sekund. Larmindikatorn blinkar var 344: e sekund för att indikera att röklarmet fungerar korrekt. När det känner av förbränningsprodukter, låter larmet. Och larmindikatorn (röd) blinkar samtidigt, tills luften är klar.
Tystnadsläge (låg känslighet)
När det är i larmtillstånd, tryck på Test / Hush-knappen och produkten kommer att gå in i tystnadsläge. Larmindikatorn blinkar var 9: e sekund och inget hörbart ljud hörs, om inte rök blir tätare. Som kommer att vara i ca 9 minuter. Om du trycker på Test / Hush-knappen igen kommer tystnadsläget.
Lågspänningsvarning
När batterispänningen är för låg, kommer produkten att göra korta pip varje 43 sekunder för att varna användaren tills batterispänningen överensstämmer med rörelsespänningen hos röklarmet.
Larmhistoria
När larmindikatorn (grön) blinkar 3 gånger var 4: e sekund, det betyder att larmet har gjorts. Kontrollera om det finns brandrisk i detekteringsområdet. Denna indikation kommer att sluta 24 timmar senare.
Rökkammarens degenereringsvarning
Arbetsmiljön och tiden kommer att orsaka degenerering av rökkammaren. När produkten gör 3 korta piper var 4: e sekund, indikerar den end-of-unit-life. Du bör ersätta röklarmet med en ny.
7. Underhåll
7.1 Testa röklarmet varje vecka genom att trycka på testknappen.
7.2 Rengör röklarmet med torr trasa. Använd aldrig vatten, städare eller lösningsmedel att rengöra eftersom de kan skada enheten. Förhindra att främmande kropp kommer in i enheten.
7.3 Om röklarmet inte fungerar korrekt, demontera inte enheten själv. Vänligen sök professionella service.
8. Poäng för övergivna produkter
8.1 Förpackningsmaterialet är förnybart, så snälla gör ditt bästa för att återvinna det.
8.2 Eftersom denna produkt har inbyggt icke-utbytbart batteri, kan den här enheten inte överges med normalt hushållsavfall.
