KD-122LE röklarm
Användarmanual
Dokumentreferens:QSP0701-B-2122LE-401
Version:A / 2
Författare:Liu XueyongDatum:2020.06.09
Revisor:Fang YongdaDatum:2020.06.09
Godkänd av:Långa xinlinDatum:2020.06.09
1. KORT INLEDNING
KD-122LE trådlöst sammankopplingsbart röklarm är ett bärbart, fotoelektriskt röklarm med låg strömförbrukning. Intern exakta analoga krets och digital krets gör detekteringen mer stabil och tillförlitlig. Den har sammankopplingsfunktion med hjälp av radiofrekvenslänk, vilket innebär att när en enhet gör larm, kommer andra sammankopplade enheter inom Interlink-området att larmas samtidigt.
2. Produktegenskaper
Fotoelektrisk rökdetektering
Tillförlitlig prestanda och mindre olägenheter
Precis analog krets och digital krets
Låg energiförbrukning
Liten storlek
Portabla
Interlink Range> 100m (RF868MHz Free Field)
3. Tekniska parametrar
Tekniska parametrar | Rökdetektering | |||
Spänning | DC1.5V * 2 AAA | |||
Låg batteri varning | 2,2V | |||
Nuvarande | Larmström | Quiescent ström | ||
≤120mA | ≤2ua | |||
Statusdisplay | Vänteläge | LED (röd) blinkar en gång om var 344 sekunder, inget larmljud | ||
Larmtillstånd eller test | LED (röd) blinkar och kontinuerligt larm ges. | |||
Tystnadsläge | LED (röd) blinkar var 10: e sekund, inget larmljud, avslutar automatiskt tystnadsläget ca 9 minuter senare. | |||
Alarmminne | LED (grön) blinkar 3 gånger var 4: e sekund och stannar 24 timmar senare. Första gången du trycker på TEST-knappen efter att larmet är gjort, kommer detektorn att tippa med speciellt larmläge. | |||
Slutet av liv | VARNING av livslängd kommer att göras. Buzzer piper 3 gånger var 4: e sekund. | |||
Låg batteri varning | LED (röd) blinkar var 344: e sekund, piper ungefär var 4: e sekund. | |||
Larmloud | ≥85db / 3m | |||
Trådlös sammankoppling | Radiofrekvens | 868mHz | ||
Interlink Range | ≥100m (Fri fält) | |||
Sammankopplingsindikering | Röd LED är stadigt på betyder att produkten behöver lära sig. Grön LED är stadigt på betyder att produkten är redo att skicka identifieringskod. Grön LED-blinkande betyder att sammankoppling är klar. | |||
Arbetstemperatur | -10 ℃ ~ + 50 ℃ | |||
Omgivande luftfuktighet | ≤95% RH (ingen kondens) | |||

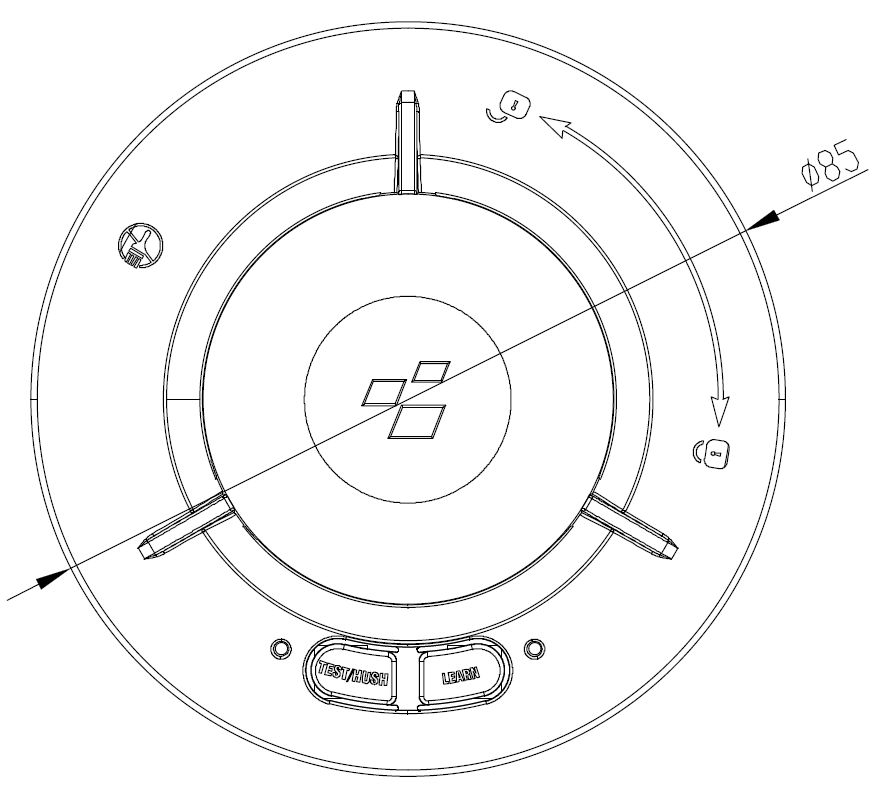

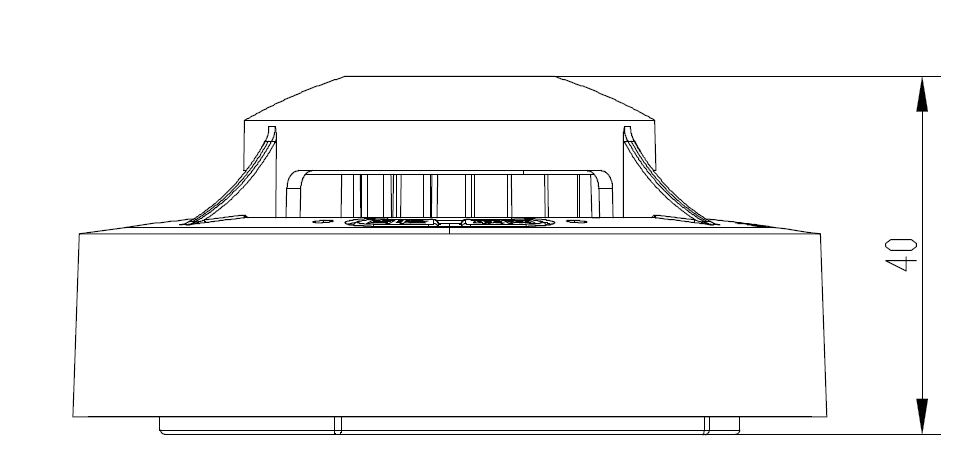

4. Utseende och dimensioner (Figur 1)
Figur 1
5. Installation

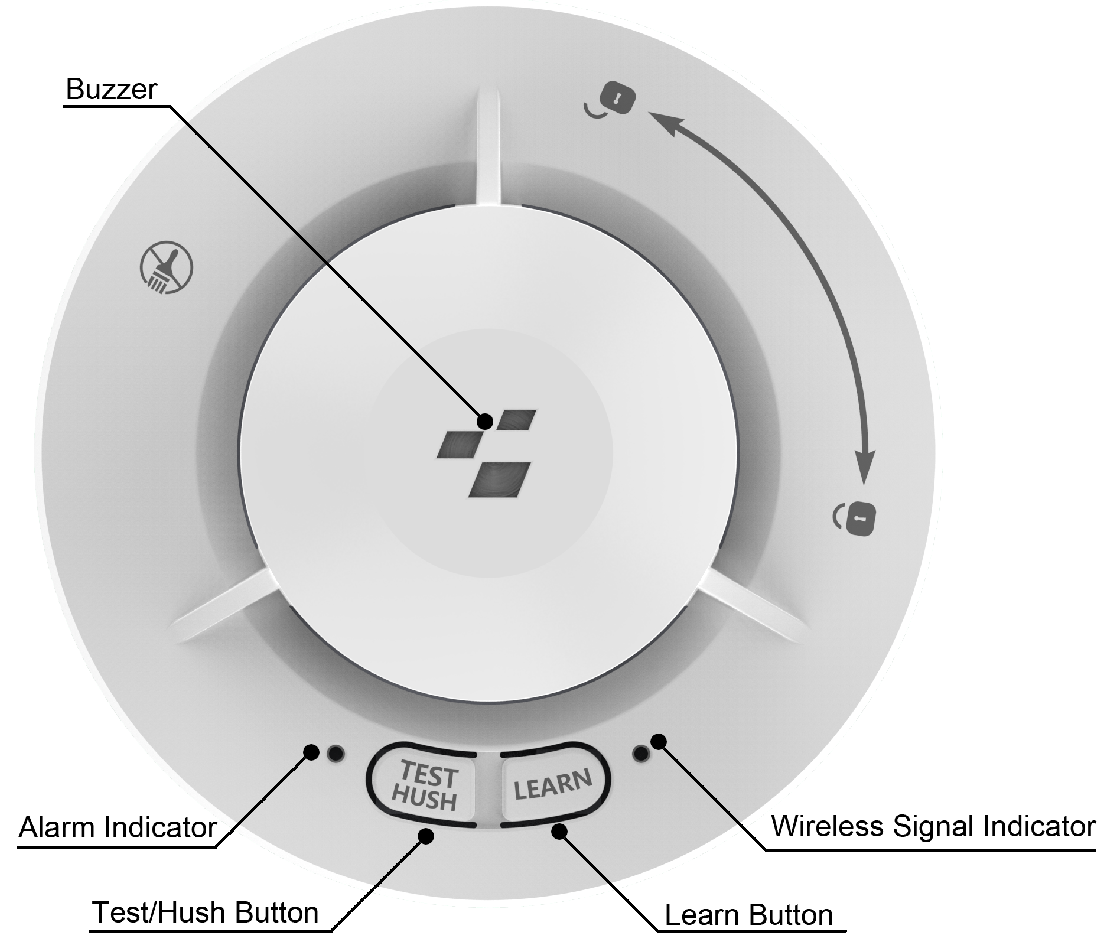

5.1 Funktionsschema (Figur 2)
figur 2
5.2 Installationsanvisningar

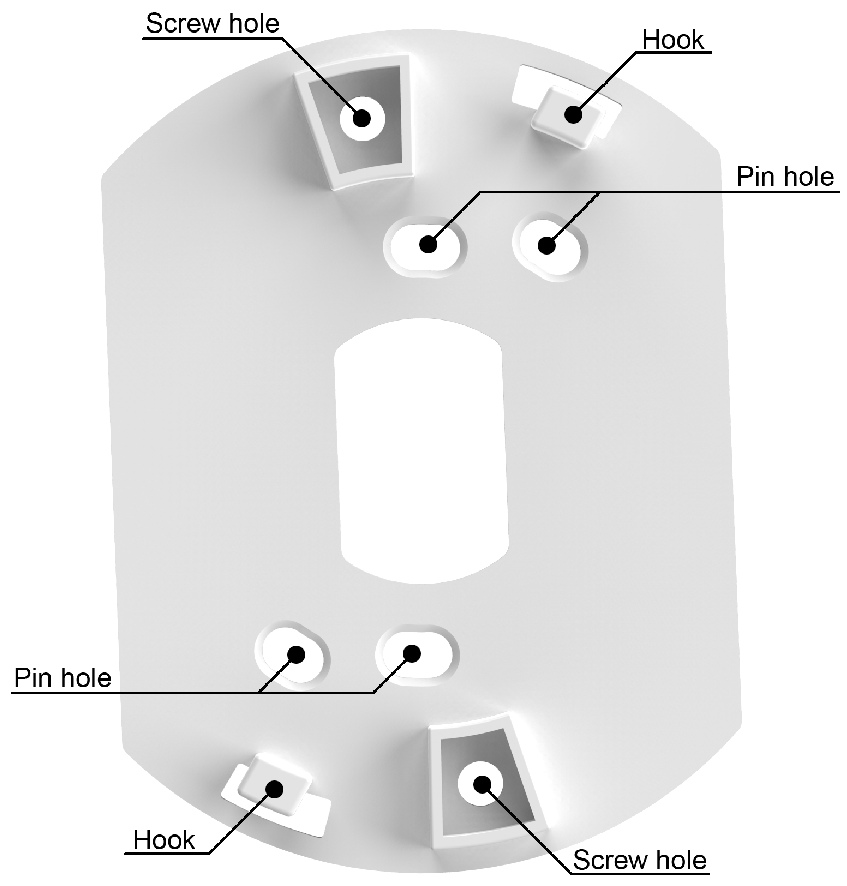

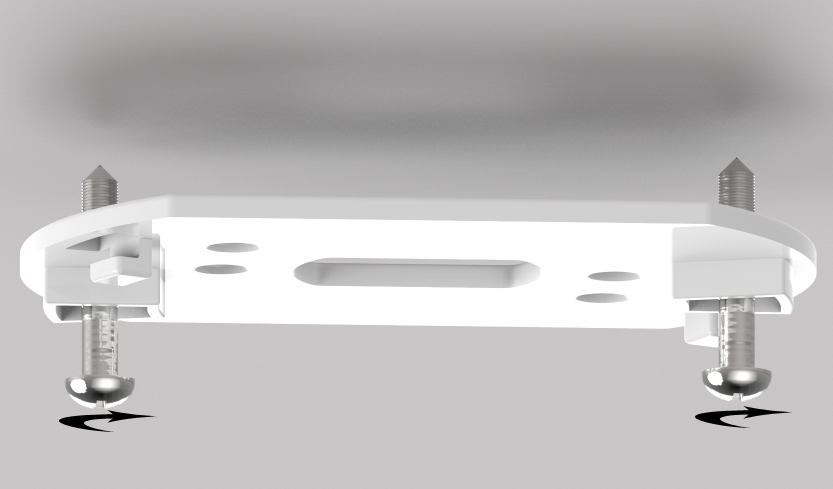

en. Håll monteringsplattan mot det valda installationsläget i taket och markera mitten av två skruvhål med en penna. Borra hål genom penna märken och använd de medföljande skruvarna och ankarna för att säkra monteringsplattan.

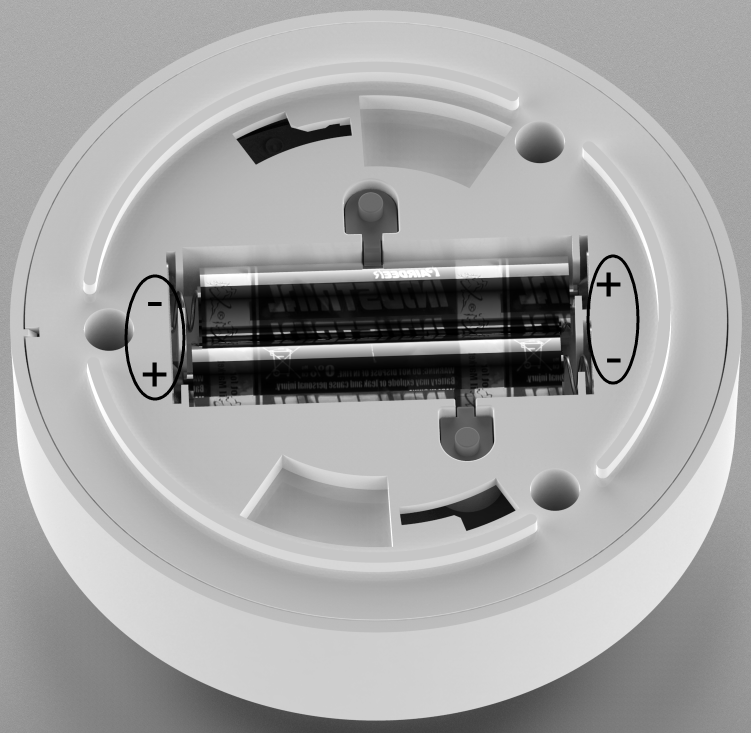

b. Installera batterierna enligt figur 3, se till att polariteten matchar märkningarna.

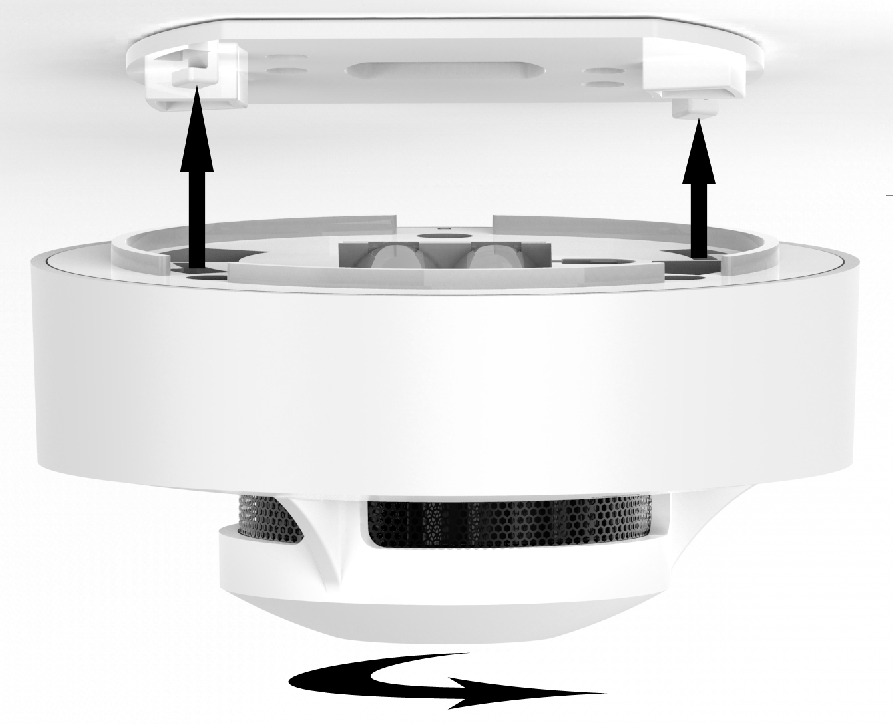

c. Sätt i krokarna på monteringsplattan till larmets slitsar. Vrid larmet medsols tills det snäpper på plats. (Se figur 3)
d. Du kan flytta larmet till en ny plats genom att rotera larmet moturs och ta sedan bort skruvarna och upprepa instruktionerna i 5.2a till 5.2c på den nya platsen.

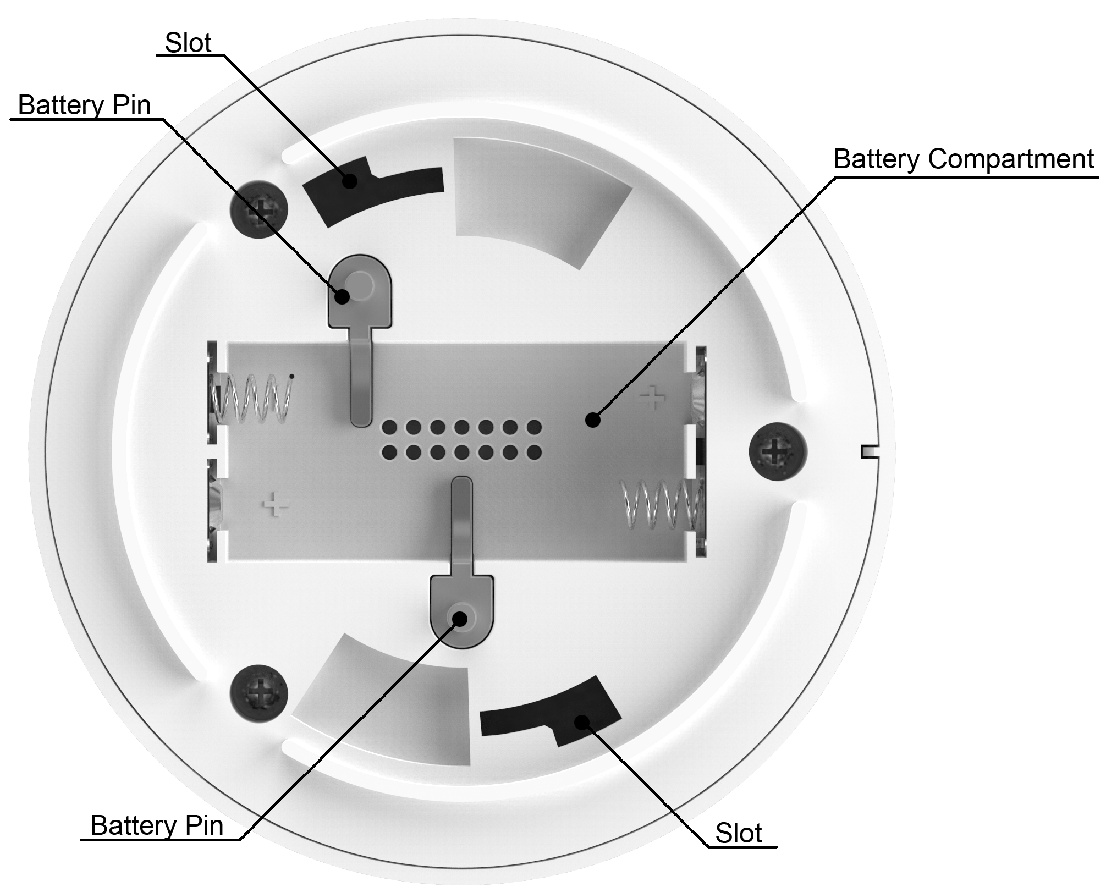

Figur 3
5.3 Byte av batteri
När lågt batteri varning görs (se avsnitt 6. Funktion), byt ut batterierna omedelbart.
Vrid larmet moturs och ta bort det från monteringsplattan. Ta ut batterierna.
Använd batterityp: LR03 / AAA.
Installera de nya batterierna enligt 5.2b till 5,2c.
När batterierna byts ut, testa larmets funktion genom att trycka på testknappen. Om pipen är gjorda betyder det att produkten fungerar ordentligt.
5.4 Rekommenderade platser för röklarm och platser för att undvika
en. Rekommenderade platser för röklarm
Installera minst ett röklarm i varje sovrum.
Om du installerar röklarmet i en passage vars bredd är mindre än 3M, installera den i mitten och installera en enhet varje 12m.
Minst 1,5 m från fluorescerande lampa eller neonlampa. (Vid elektronisk störning).
Minst 3 m från badrummet.
Minst 6 m från köket eller spisen.
Minst 30 cm från lamporna.

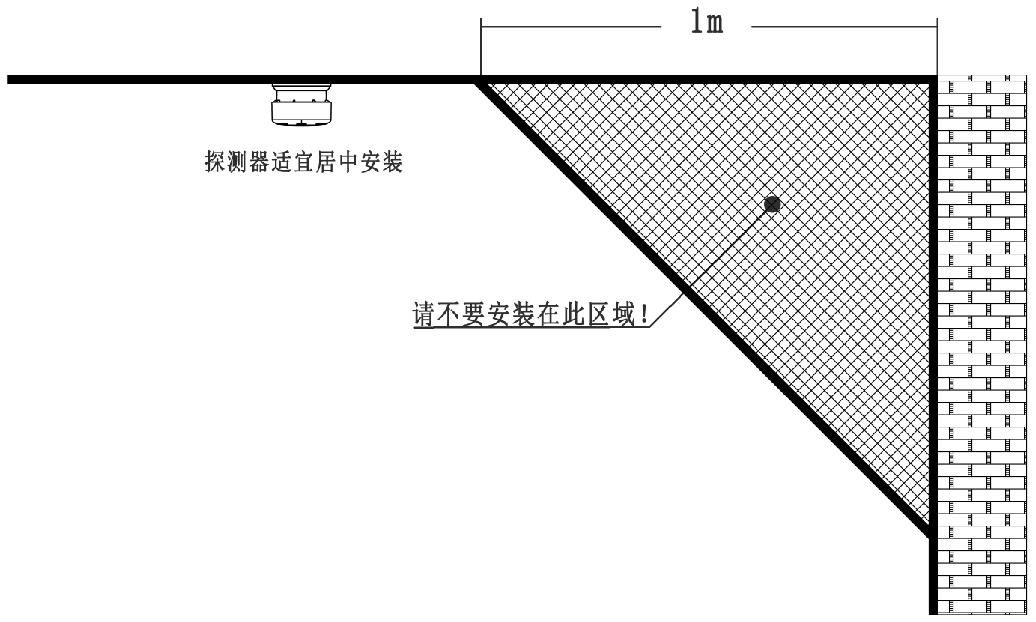

Leta reda på röklarmet mitt i rummet. Om du inte kan, installera den minst 1 m från väggen.
Om du installerar röklarmet på sluttande eller toppat tak ska installationsläget vara minst 90 cm från den högsta punkten.
b. Platser för att undvika
I garaget. Förbränningsprodukter är närvarande när du börjar din bil.
Nära friska luftventiler, fläktar, luftkonditionering eller andra dragiga områden.
I dammiga områden. Dammpartiklar kan orsaka olägenhetslarm eller misslyckande med larm. Insektskärmen kan bara hindra en del av insekterna eller dammet.
Områden där har metallsköld som blockerar RF-signalen.
I ett område där temperaturen kan falla under 0 ℃ eller stiga över 40 ℃.
I fuktiga områden. Badrum. Kök.
6. Funktion
A. Lär dig att koppla samman
Note1: Alla röklarm i denna modell har trådlös sammankopplingsfunktion. Det kräver minst två röklarm. Inom ett effektivt sammankopplingsområde kan 100 enheter vara sammankopplade. Vi föreslår att du fyller i samlingsoperationen innan du installerar produkten till taket, för att göra din operation effektivare.
Note2: Interlink-sortimentet för denna produkt är ≥100m (fritt fält). Men eftersom olika konstruktioner kommer att ha en annan effekt på överföringsavståndet, om det finns produkt som inte kan kopplas till, anpassa produktens installationsläge.
1. Säkra alla produkter som måste kopplas samman med monteringsplattorna och vrid medsols. Då anger dessa enheter standby-tillstånd. Men de är inte sammankopplade med varandra nu.
2. Välj en produkt som värd och dubbel Tryck på knappen Lär dig. Den trådlösa signalindikatorn (bredvid Learn-knappen) kommer att vara grön.
3. Välj andra produkter som är sammankopplade. Tryck på knappen Lär dig på varje enhet, och den trådlösa signalindikatorn blir röd. Det betyder att koden för dessa enheter kommer att överföras till värden omedelbart.
4. Tryck på värdknappen på värden, och det kommer att göra pip. Om andra sammankopplade enheter mottar kodsignal, kommer den trådlösa signalindikatorn (grön LED) bredvid Lärningsknappen att blinka och pipar kommer att göras. Då är inlärning av sammankoppling slutförd.
5. När alla operationer är klar kommer enheterna att gå in i vänteläge 1 minut senare. Eller du kan trycka på knappen Lär dig på varje enhet för att få den trådlösa signalindikatorn att gå ut.
6. Om du vill avbryta sammankoppling av viss enhet, tryck och håll ner knappen Lär dig i minst 3 sekunder tills den trådlösa signalindikatorn blinkar snabbt.
B. Driftsläge
Testa
Tryck på testknappen och produkten kommer in i alarmläge. Det kommer att göra pip som är högre än 86dB. Larmindikatorn (röd) blinkar.
Vänteläge
I vänteläge upptäcker röklarmet var 10: e sekund. Larmindikatorn blinkar var 344: e sekund för att indikera att röklarmet fungerar korrekt. När det känner av förbränningsprodukter, låter larmet. Och larmindikatorn (röd) blinkar samtidigt, tills luften är klar.
Tystnadsläge
När det är i larmtillstånd, tryck på Test / Hush-knappen och produkten kommer att gå in i tystnadsläge. Larmindikatorn blinkar var 9: e sekund och inget hörbart ljud hörs, om inte rök blir tätare. Som kommer att vara i ca 9 minuter. Om du trycker på och håller Test / Hush-knappen i flera sekunder kommer att avsluta tystnadsläget.
Låg batteri varning
När batterispänningen är för låg, kommer produkten att göra korta pip varje 43 sekunder för att varna användaren tills batterispänningen överensstämmer med rörelsespänningen hos röklarmet.
Larmhistoria
När larmindikatorn (grön) blinkar 3 gånger var 4: e sekund, betyder det att larmet har gjorts tidigare. Kontrollera om det finns brandrisk i detekteringsområdet. Denna indikation kommer att sluta 24 timmar senare.
Rökkammarens degenereringsvarning
Arbetsmiljön och tiden kommer att orsaka degenerering av rökkammaren. När produkten gör 3 korta piper var 4: e sekund, indikerar den end-of-unit-life. Du bör ersätta röklarmet med en ny.
7. Underhåll
7.1 Testa röklarmet varje vecka genom att trycka på testknappen.
7.2 Rengör röklarmet med torr trasa varje vecka. Använd aldrig vatten, städare eller lösningsmedel att rengöra eftersom de kan skada enheten. Förhindra att främmande kropp kommer in i enheten.
7.3 Om röklarmet inte fungerar korrekt, demontera inte enheten själv. Vänligen sök professionella service.
7.4 När livslängdsvarning görs, använd inte produkten längre. Byt ut den med en ny.
8. Poäng för övergivna produkter
8.1 Förpackningsmaterialet är förnybart, så snälla gör ditt bästa för att återvinna det.
8.2 Batterierna och avfallsapparater som har använts kan inte överges med normalt hushållsavfall.
